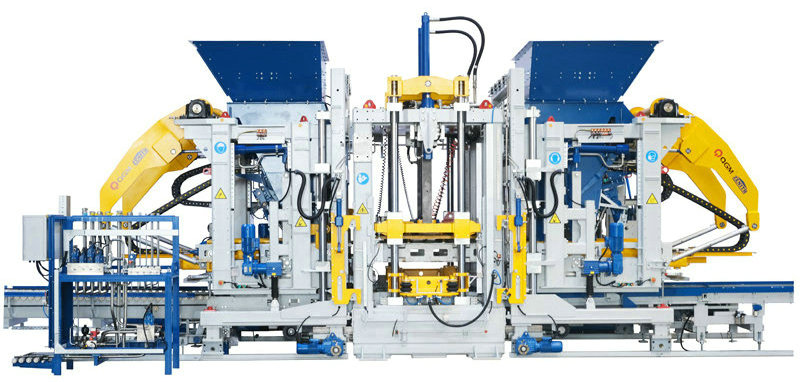

ZN2000C Բետոնի բլոկ մեքենա

ZN2000C Concrete Block Machine-ը ինքնուրույն մշակված մոդել է: Այն բնութագրվում է ինտելեկտի և ավտոմատացման բարձր աստիճանով և լիովին օգտագործում է բարձր տեխնոլոգիական առաջադեմ տեխնոլոգիաները, ինչպիսիք են թվայնացումը և տեղեկատվական համակարգը, որը լայնորեն օգտագործվում է նոր քաղաքների և սպունգ քաղաքների կառուցման մեջ:

Առանձնահատկություններ:

Երկակի թրթռման սեղան, ութ սերվո շարժիչներ (ըստ ցանկության) Վերին սարքավորում

Մոդուլային հավաքակազմ՝ ավելի հեշտ սպասարկման համար Արտադրված աղյուսների ավելի բազմազան տեսակներ

Ավելի բարձր հզորություն, ավելի բարձր արտադրողականություն

Ծղոտե ներքնակ չափը 1400x1400/1300 մմ

Ձևավորման տարածք 1320x1350/1250 մմ

Ապրանքի բարձրությունը 40-500 մմ

Բլոկների քանակը Սնամեջ աղյուսներ՝ 18 բլոկ/ձուլվածք (390x190x190 մմ)

Ստանդարտ աղյուսներ՝ 105 բլոկ/ձուլվածք (240x115x53 մմ)

Ճանապարհային աղյուսներ՝ 66 բլոկ/ձուլվածք (200x100x60 մմ)

Սարքավորման չափը Մոտ. 10000

Մոտ. 4700

Մոտ. 3,400

Վիբրացիոն համակարգ Վիբրացիոն սեղանի գրգռման առավելագույն ուժը՝ 200/կՆ

Մամլիչ գլխի գրգռման առավելագույն ուժը՝ 40/կՆ

Էլեկտրական պարամետրեր Ընդհանուր հզորությունը (հղում)՝ 231/կՎտ

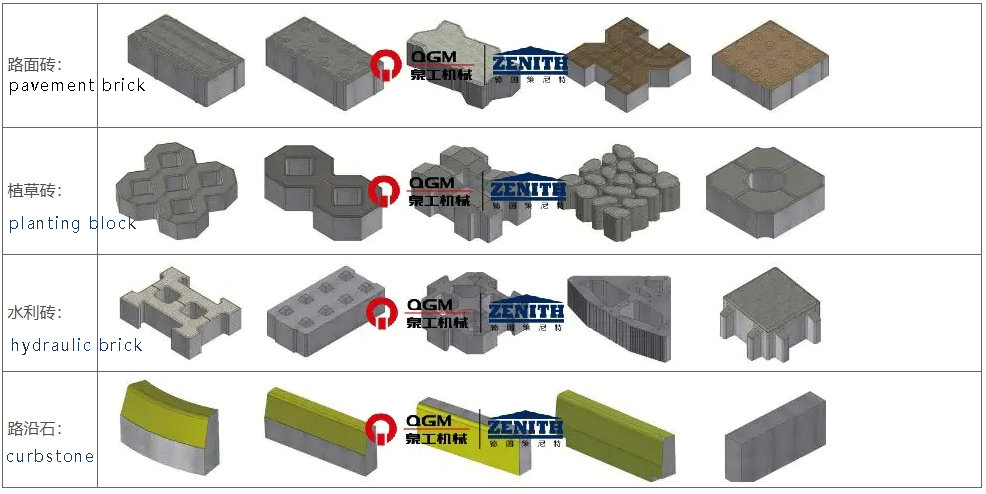

Սարքավորման կողմից արտադրված աղյուսի նմուշների սխեմատիկ դիագրամ

Տեխնիկական առավելություններ

1. Գերմանական տարբերակի բարձրորակ շրջանակի դիզայն

Հիմնական շրջանակն ընդունում է Zenit-ի արտոնագրված տեխնոլոգիայով նախագծված բարձր ամրության եռակցված շրջանակի կառուցվածքը, որը եռակցված է հարմարեցված հատուկ հատվածի պողպատով, ողջամիտ դիզայնով, հարթ և գեղեցիկ եռակցմամբ, և ամբողջ շրջանակը ենթարկվում է ծերացման թրթռումային մշակման՝ ապահովելու շրջանակի բարձր որակը և բարձր կայունությունը: Կառուցվածքային նախագծման առաջադեմ գործընթացը դարձնում է հիմնական սարքը ընդարձակելի, իսկ կողային կաղապարի բացման և փակման գործառույթը, միջուկի արդյունահանման (տախտակի) գործառույթը, պոլիստիրոլի տախտակի իմպլանտացիայի գործառույթը և այլն կարող են հետագայում ավելացվել:

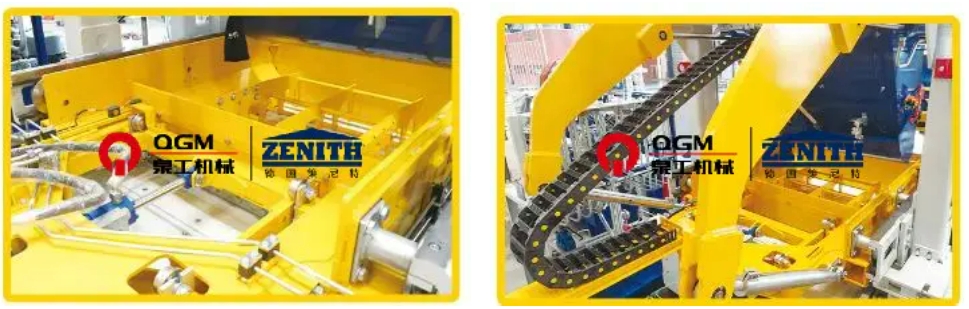

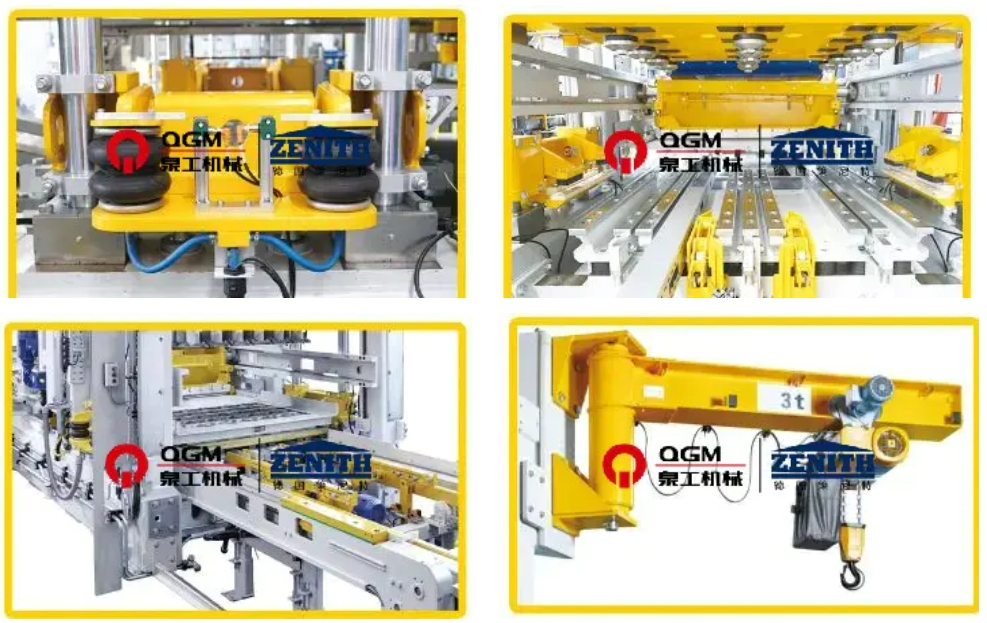

2. Ավտոմատ արագ կաղապարի փոփոխման համակարգ

Երբ կաղապարը տեղափոխվում է հյուրընկալող դիրք, դրա բարձրացման համակարգը գիտակցում է կաղապարի ավտոմատ փոփոխությունը կաղապարի արագ փոփոխման սարքի վրա: Վերին և ստորին կաղապարներն ավտոմատ կերպով սեղմվում են օդաճնշական եղանակով, ինչը անվտանգ է, արդյունավետ, հեշտ գործելու համար և հարմար է պահպանել: Այն հիմնականում ներառում է.

Օդաճնշական կաղապարը սեղմող սարք. Այն հիմնականում բաղկացած է կաղապարի ամրացումից և օդաճնշական սեղմիչ ձողերից երկու կողմից, որոնք օգնում են կաղապարների ամրացմանը և ամրացմանը և խոնավացմանը, երբ հյուրընկալող մեքենան իրականացնում է նախնական թրթռում և հիմնական թրթռում, որպեսզի հասնի լավագույն թրթռման էֆեկտին և երկարացնի կաղապարների ծառայության ժամկետը:

Օդաճնշական ներդիրի կողպման սարք. ներդիրը ամրացվում է սեղմիչ սարքով անվտանգության բարձիկով, որը կարող է հեշտությամբ և արագ փոխարինել ներդիրը, կրճատել կաղապարի փոխարինման և տեղադրման ժամանակը և ապահովել կաղապարի ստորին շրջանակի և վերին ներդիրի ճշգրիտ ամրացումը:

Էլեկտրական կաղապարների տեղադրման սարք. կաղապարների տեղադրման սարքը օգտագործվում է կաղապարները հիմնական մեքենայի մեջ տեղադրելու և կաղապարները մեքենայից սնուցելու և հեռացնելու համար էլեկտրական կաղապարի բրա միջոցով, որը կարող է կիրառվել շուկայի կաղապարների մեծ մասի վրա, իսկ հատուկ կաղապարներ կարող են օգտագործվել հատուկ կաղապարների համար:

Կաղապար փոխող սարք. Տեղադրված է հիմնական մեքենայի շրջանակի վրա, այն օգտագործվում է կաղապարները փոխելու ժամանակ կաղապարները բարձրացնելու և բեռնելու համար, որը հագեցած է էլեկտրական շղթայի ամբարձիչով և էլեկտրական քայլելու սարքով:

3. Պատրաստման համակարգեր

4. «Ուլտրա-դինամիկ» servo vibration համակարգ.

«Ուլտրա-դինամիկ» սերվո թրթռման տեխնոլոգիան մի տեսակ բարձր արդյունավետությամբ, ինքնակարգավորվող թրթռման համակարգ է, որը հատուկ նախագծված է աղյուսի մեքենաների համար. սերվո շարժիչը կարող է ամենաարագ արձագանքը տալ ամենակարճ արձագանքման ժամանակում, իրականացնելով ամենաբարձր թրթռման կատարումը, նվազեցնելով օգտագործվող ցեմենտի քանակը և կրճատելով արտադրության ցիկլը, արտադրելով բարձր կոմպակտ բետոնե արտադրանք. Վիբրացիոն համակարգը կարող է ճկուն կերպով հարմարվել տարբեր բետոնե արտադրանքների կարիքներին: Սերվո շարժիչը կարող է ամենաարագ արձագանքը տալ ամենակարճ արձագանքման ժամանակում՝ իրականացնելու ամենաբարձր թրթռման կատարումը, ինչը կարող է նվազեցնել ցեմենտի քանակը, կրճատել արտադրության ցիկլը և արտադրել բարձր կոմպակտ բետոնե արտադրանք. թրթռման համակարգը կարող է ճկուն կերպով հարմարեցվել տարբեր բետոնե արտադրանքների արտադրության կարիքներին:

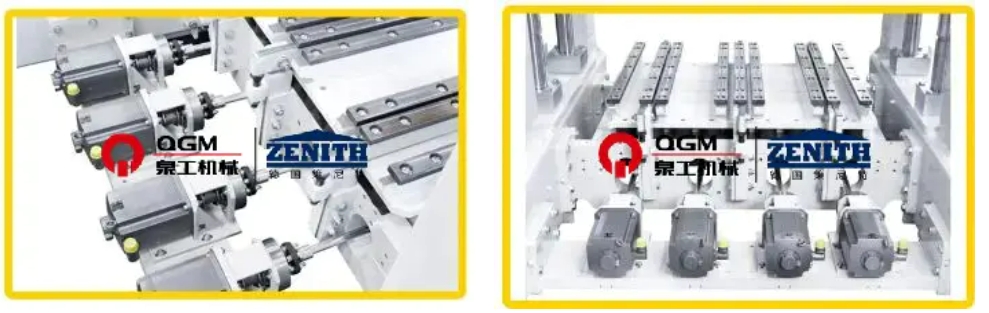

8 թրթռման ագրեգատ՝ մեխանիկական հավասարակշռությամբ, առանձին՝ 8 սերվո կրիչներով;

8 սերվո շարժիչներ, որոնք առանձին տեղադրվում են շարժիչի հենարանների արտաքին թրթռման մեկուսիչ ճառագայթների վրա.

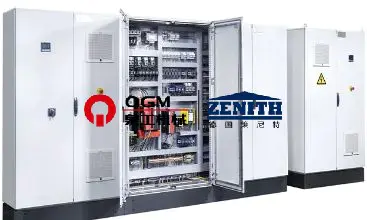

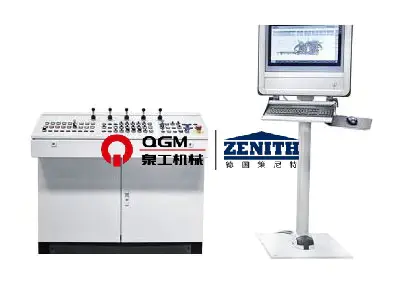

5. Ճշգրիտ servo կառավարման համակարգ

Ազդանշանի հետադարձ կապի միջոցով վերահսկեք թրթռման փուլը և արագությունը, համաժամանակյա շարժման կառավարումը, բարձր արագությամբ սպասման ռեժիմը, կարող են ավարտվել թրթռումների և թրթռումների վերացման կարճ ժամանակահատվածում, ինչը կօգնի կրճատել ձուլման ցիկլը և ավելի լավ արգելակման ազդեցությունը: Դիրքի և արագության կրկնակի փակ օղակի միջոցով վերահսկեք գրգռման ուժը, որը գործում է միայն ուղղահայաց ուղղությամբ, առավելագույնի հասցրեք գրգռման արդյունավետ ուժը և միևնույն ժամանակ խուսափեք մեքենայի հորիզոնական գրգռման ուժի վնասից, երկարացրեք սարքավորման ծառայության ժամկետը և կարողանաք տարբեր պարամետրեր կատարել տարբեր ապրանքների պահանջների համար և արտադրել բարձրորակ արտադրանք:

Մամուլի գլուխը, կաղապարի շրջանակը, ագրեգատային մեքենան և գործվածքային մեքենան կառավարվում են համամասնական ուղղորդող փականով, կծիկի հետադարձ կապով, որն ունի արագ արձագանքման ժամանակ. ընդունված է տեղաշարժման սենսորի/կոդավորիչ-PLC-համաչափ ուղղորդող փական-գլան փակ հանգույցի կառավարման ռեժիմը, որն ավելի ճշգրիտ է դարձնում կառավարումը, իսկ մխոցի գործողությունն ավելի արագ և կայուն. հիդրավլիկ կայանը ընդունում է փոփոխական մխոցային պոմպ, որը չի թողարկում ճնշման յուղը և բեռնաթափում է պոմպը, երբ հիդրավլիկ համակարգը հասնում է սահմանված ճնշմանը՝ էներգիայի սպառումը նվազեցնելու համար. հիդրավլիկ կայանը ընդունում է կուտակիչի օժանդակ յուղի մատակարարում, ինչը նվազեցնում է էներգիայի սպառումը. իսկ հիդրավլիկ կայանը ընդունում է կուտակիչի օժանդակ յուղի մատակարարումը, որը նվազեցնում է էներգիայի սպառումը և նվազեցնում էներգիայի սպառումը: Հիդրավլիկ կայանը ընդունում է կուտակիչի օժանդակ յուղի մատակարարումը, որը կարող է օգտագործվել միաժամանակ մի քանի գործողությունների համար, իսկ հիդրավլիկ համակարգի ճնշումը կայուն է. հիդրավլիկ համակարգը ունի ճնշման սենսորներ, որոնք կարող են ցուցադրվել շահագործման վահանակի վրա՝ հեշտ դիտելու համար. հիդրավլիկ համակարգը ունի ջերմաստիճանի տվիչներ, հովացուցիչներ և ջեռուցիչներ, որոնք կարող են արդյունավետորեն վերահսկել յուղի ջերմաստիճանը, որպեսզի հիդրավլիկ յուղը լավ կատարողականություն ունենա:

6. Հիդրավլիկ համակարգեր
